Ленточные конвейеры

Принцип действия и неоспоримые преимущества ленточных конвейеров

Ленточный конвейер представляет собой непрерывно действующее транспортное устройство, основой которого является гибкая бесконечная лента, натянутая между приводным и натяжным барабанами и поддерживаемая системой роликоопор. Материал, размещенный на рабочей ветви ленты, перемещается за счет силы трения между лентой и приводным барабаном. Данная конструкция обеспечивает ряд ключевых преимуществ:

Высокая производительность: возможность транспортировки значительных объемов материала (до тысяч тонн в час).
Экономичность на дистанциях: наиболее низкие удельные затраты энергии на тонно-километр, особенно на средних и больших расстояниях (от десятков до тысяч метров).
Надежность и долговечность: простая и отработанная конструкция обеспечивает длительный срок службы при правильной эксплуатации.
Универсальность по грузонесущей среде: применимы для широкой номенклатуры материалов: от мелкодисперсных сыпучих (песок, цемент, зерно) до кусковых (уголь, руда, щебень) и отдельных штучных грузов.
Возможность сложной трассировки: транспортировка по горизонтали, с подъемом или спуском (в зависимости от угла естественного откоса материала и коэффициента трения), а также по криволинейным участкам.

Эти характеристики делают ленточные конвейеры технологически и экономически оптимальным решением для организации внутризаводского и межцехового транспорта на предприятиях различных отраслей промышленности Республики Беларусь. Их применение критически важно для оптимизации логистических потоков, снижения трудозатрат и повышения общей эффективности производственных циклов, особенно при работе с большими объемами сырья или готовой продукции.

Области применения ленточных конвейеров в промышленности РБ

Благодаря своей универсальности и эффективности, ленточные конвейеры нашли широчайшее применение практически во всех секторах промышленности:

➤ Горнодобывающая и перерабатывающая промышленность: транспортировка руды, угля, нерудных строительных материалов (песок, гравий, щебень), концентратов.

➤ Металлургия: подача руды, кокса, агломерата, окатышей; транспортировка металлолома, готовой продукции.

➤ Энергетика: подача топлива (уголь, торф) на ТЭЦ и котельные.

➤ Производство строительных материалов: перемещение цемента, гипса, извести, сухих смесей, керамики, кирпича.

➤ Химическая промышленность: транспортировка минеральных удобрений, полимерных гранул, сыпучих химикатов.

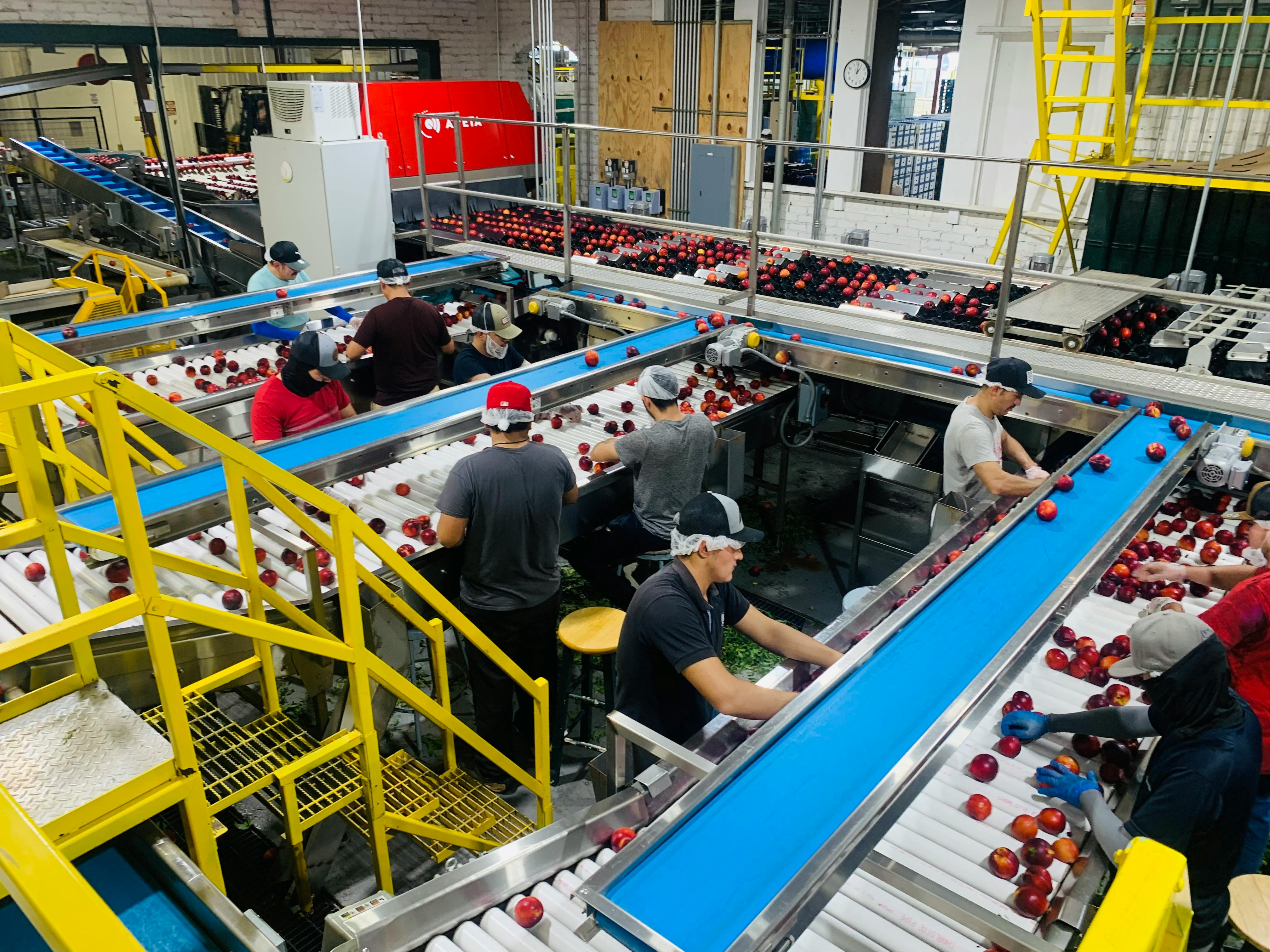

➤ Сельское хозяйство и пищевая промышленность: перемещение зерна, комбикормов, сахара, муки, овощей, готовой продукции.

➤ Логистика и складские комплексы: погрузка/разгрузка вагонов и автотранспорта, сортировка посылок, внутрискладское перемещение.

Компания «Module Construction» обладает значительным опытом проектирования и поставки конвейерных систем для предприятий именно этих отраслей на территории Беларуси. Наши решения учитывают специфику перерабатываемого материала и технологические требования конкретного производства, обеспечивая бесперебойную работу транспортирующего оборудования в составе сложных технологических линий.

Критерии проектирования и подбора оптимальной конвейерной системы

Проектирование ленточного конвейера – сложная инженерная задача, требующая учета множества взаимосвязанных параметров:

Свойства транспортируемого материала: насыпная плотность, гранулометрический состав (максимальный размер куска), абразивность, влажность, липкость, температура, взрыво- и пожароопасность.
Требуемые эксплуатационные показатели: производительность (т/ч или м³/ч), длина трассы, угол наклона (или профиль трассы с участками подъема/спуска).
Условия эксплуатации: климатические факторы (температурный диапазон, влажность, запыленность), пространственные ограничения, требования к взрывозащите или пищевой безопасности.
Конструктивные особенности: тип ленты (толщина, число прокладок, тип покрытия), мощность привода, диаметры барабанов, тип и шаг роликоопор, необходимость в загрузочных устройствах, очистных элементах (скребках, щеточных валах), устройствах центрирования ленты.

Неверный подбор ленточного конвейера, основанный лишь на ориентировочной ленточный конвейер цена или ленточный конвейер стоимость, неизбежно ведет к снижению заявленной производительности, повышенному износу элементов (особенно ленты и роликов), увеличению энергопотребления, частым остановкам на обслуживание и ремонт, а также к проблемам с пылевыделением и экологией. Поэтому критически важно доверить расчет и проектирование специалистам, обладающим соответствующим опытом и программным обеспечением.

Производство надежных ленточных конвейеров в Беларуси: решения от Module Construction

Компания «Module Construction» позиционирует себя не только как поставщик, но прежде всего как производитель ленточных конвейеров в Республике Беларусь. Это ключевое отличие позволяет нам:

➤ Обеспечивать полный контроль качества на всех этапах: от проектирования и выбора материалов до изготовления и испытаний, гарантируя соответствие техническим условиям (ТУ) и требованиям заказчика.

➤ Предлагать оборудование, изготовленное на заказ: мы проектируем и производим конвейеры, оптимально адаптированные под конкретную технологическую задачу, пространственные условия и характеристики материала клиента, а не предлагаем типовые решения с ограниченными возможностями.

➤ Внедрять конструктивные решения для снижения TCO (Total Cost of Ownership): Наши конвейеры проектируются с акцентом на низкие требования к обслуживанию. Это достигается применением надежных компонентов (подшипниковых узлов, редукторов), легкообслуживаемых конструкций роликоопор, а также модульным принципом сборки, упрощающим замену элементов.

➤ Интегрировать эффективные системы пылеподавления: Высокий уровень пылеулавливания является неотъемлемой частью наших систем. Для этого штатно применяются комбинации эффективных скребков (на приводном барабане и по всей длине нижней ветви) и щеточных валов, минимизирующих унос частиц материала и обеспечивающих соответствие санитарно-гигиеническим нормам на предприятиях РБ.

Таким образом, решение купить ленточный конвейер, произведенный непосредственно в Беларуси компанией «Module Construction», – это инвестиция в надежное, эффективное и соответствующее вашим требованиям оборудование с прогнозируемыми эксплуатационными расходами. Узнать актуальную ленточный конвейер цену или стоимость ленточного конвейера для вашей задачи можно после детального расчета.

Комплексные инжиниринговые услуги: от концепции до ввода в эксплуатацию

«Module Construction» реализует принцип «От идеи до реализации», предлагая полный спектр услуг, связанных с ленточными конвейерами:

Инжиниринг и проектирование: выполнение расчетов, разработка конструкторской документации, 3D-моделирование трассы конвейера с учетом всех нагрузок и специфики материала.
Профессиональный подбор ленточного конвейера: определение оптимальной конфигурации, типа ленты, мощности привода, элементов очистки на основе детального анализа технического задания.
Изготовление: производство всех ключевых компонентов (рамы, роликоопоры, барабаны, приводные станции) и сборка конвейера на собственных мощностях в РБ.
Поставка и логистика: доставка оборудования на объект заказчика.
Техническая поддержка: консультации, шеф-монтажный надзор, пуско-наладочные работы (при необходимости).

Наши услуги по подбору ленточного конвейера и проектированию систем гарантируют, что конечное решение будет технически обоснованным и экономически эффективным. Мы стремимся к установлению долгосрочных и взаимовыгодных партнерских отношений с предприятиями Беларуси.

Конструктивные исполнения и специализированные типы

Выбор конкретного типа конвейера и ленты определяется не только характеристиками материала, но и технологической задачей. Стандартная прямая трасса подходит для большинства задач, однако для сложных производственных циклов требуются специализированные решения.

Желобчатые конвейеры формируют из плоской ленты желоб за счет наклонных роликоопор, что увеличивает объем перевозимого материала и предотвращает просыпание. Прямые ленточные транспортеры применяются для перемещения штучных грузов, паллет или на участках с минимальным уклоном. Z-образные конвейеры комбинируют горизонтальные и вертикальные участки с использованием двух лент, что позволяет эффективно организовать подъем материала в условиях ограниченного пространства. Для сыпучих материалов с повышенной сыпучестью или при необходимости подъема под углом свыше 20° используются ленты с шевронными ребрами или поперечными перегородками, которые создают препятствие для обратного движения груза.

Важные узлы и компоненты

Надежность всей системы определяется качеством и правильным подбором ключевых компонентов, каждый из которых выполняет строго определенную функцию. Приводная станция, состоящая из электродвигателя, редуктора и соединительных муфт, является источником тягового усилия; ее расчет ведется с запасом мощности для преодоления пиковых нагрузок. Натяжная станция, будь то винтовая, грузовая или гидравлическая, поддерживает минимально необходимое натяжение ленты для предотвращения проскальзывания и обеспечения стабильного провеса.

Система роликоопор, включая желобчатые и прямые роликоопоры, поддерживает ленту по всей длине трассы, а их подшипниковые узлы должны иметь эффективное уплотнение от пыли и влаги. Очистные устройства являются обязательным элементом: плужковый скребок на головном барабане удаляет основной налипший материал, а катковый скребок или вращающаяся щетка обеспечивают финальную очистку тыльной стороны ленты, защищая барабаны и ролики от абразивного износа.

Системы мониторинга и автоматизации

Современный ленточный конвейер – это не просто механическое устройство, а интегрированный компонент автоматизированной технологической линии. Для контроля работы и предотвращения аварийных ситуаций применяется комплекс датчиков и систем. Датчики бокового схода ленты (Belt Sway Switch) мгновенно останавливают конвейер при критическом смещении трассы, предотвращая повреждение ленты и рамы. Контроль скорости вращения барабана (Speed Monitor) выявляет проскальзывание ленты или ее обрыв, а датчики обрыва ленты (Belt Rip Detector) фиксируют продольные разрывы на ранней стадии.

Системы взвешивания в движении (Весовые дозаторы) обеспечивают непрерывный учет массы транспортируемого материала, интегрируясь в систему управления для регулирования производительности. Металлодетекторы сигнализируют о попадании в поток посторонних металлических предметов, защищая дробильное и сортировочное оборудование. Интеграция этих систем в общую SCADA-систему предприятия позволяет осуществлять дистанционный контроль, сбор данных и формирование отчетов по производительности и расходу сырья.

Интеграция в технологические линии и сопутствующее оборудование

Ленточный конвейер редко работает в изоляции, его эффективность напрямую зависит от корректной стыковки с другим технологическим оборудованием. Загрузка материала должна производиться по центру ленты и с минимальной разницей в скорости, для чего применяются направляющие лотки, питатели (вибрационные, пластинчатые) и скиповые подъемники, обеспечивающие дозированную подачу. Для разгрузки в произвольной точке по длине конвейера используются передвижные разгрузочные тележки с барабанным или плужковым сбрасывателем.

Поворотные станции и телескопические конвейеры позволяют перенаправлять материальные потоки между несколькими линиями или изменять зону разгрузки в складских комплексах. Аспирационные укрытия в местах пересыпки и магнитные сепараторы, устанавливаемые над лентой, являются неотъемлемой частью системы, решающей задачи пылеподавления и очистки материала от металлических примесей на этапе транспортировки.

Заключение

Ленточные конвейеры остаются наиболее технологичным и экономически оправданным решением для непрерывной транспортировки сыпучих и штучных грузов на промышленных предприятиях. Компания «Module Construction», как белорусский производитель и инжиниринговый партнер, предлагает полный цикл создания надежных, производительных и адаптированных под конкретные нужды конвейерных систем с низкой стоимостью владения. Если ваше предприятие в РБ рассматривает возможность модернизации транспортировочных линий или строительства новых, готовы предоставить экспертный расчет и предложение. Заказать ленточный конвейер, спроектированный и изготовленный с учетом всех ваших требований, – это инвестиция в эффективность и бесперебойность вашего производства.

Часто задаваемые вопросы (FAQ)

❓ Какой срок службы ленточного конвейера от Module Construction?

→ 10-15 лет при правильной эксплуатации. Мы используем износостойкие материалы (защитные покрытия барабанов, подшипники SKF/FAG), а модульная конструкция позволяет заменять отдельные компоненты без остановки производства.

❓ Можно ли модернизировать старый конвейер вместо покупки нового?

→ Да! Оптимизируем существующую систему: замена ленты на более износостойкую, установка энергоэффективного привода, добавление скребков для очистки. Экономия до 40% от стоимости нового оборудования.

❓ Какой угол наклона допустим для транспортировки сыпучих материалов?

→ Зависит от материала:

Уголь/руда: до 18°.
Зерно/цемент: до 15°.
Для крутых подъемов (до 30°) предлагаем конвейеры с шевронной лентой или поперечными перегородками.

❓ Какие решения предотвращают просыпание материала на поворотных участках?

→ Комбинация:

◘ Бортовые ограждения высотой 50-200 мм.

◘ Центрирующие роликоопоры с автоматической корректировкой.

◘ Датчики смещения ленты с оповещением оператора.

❓ Как часто требуется обслуживание?

→ График ТО:

Ежедневно: визуальный осмотр ленты и роликов.
Ежемесячно: смазка подшипников, проверка натяжения.
Раз в год: диагностика привода, замена изношенных роликов (5-7% от общего количества).

❓ Есть ли готовые решения для пищевой промышленности?

→ Сертифицированные модели:

◘ Ленты из пищевого полиуретана (FDA)

◘ Нержавеющие роликоопоры

◘ Системы CIP-мойки для конвейеров в зоне прямого контакта с продуктом.

❓ Какая гарантия на оборудование?

→ 24 месяца на механические компоненты, 12 месяцев на электронику. Предоставляем расширенную гарантию при заключении договора на сервисное обслуживание.
